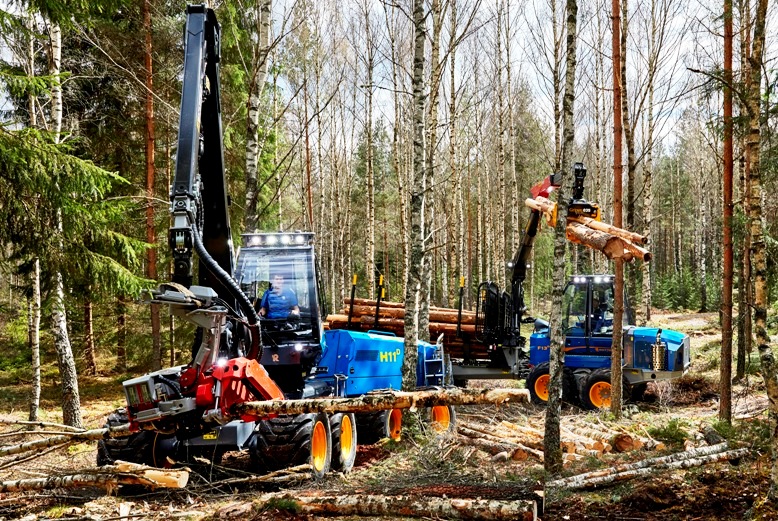

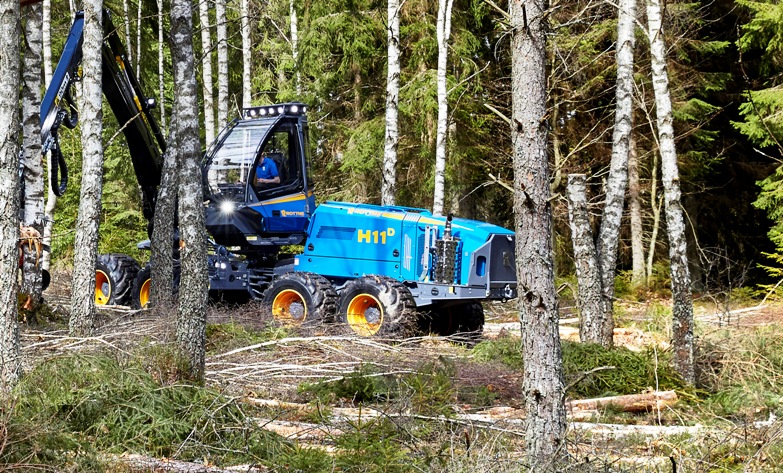

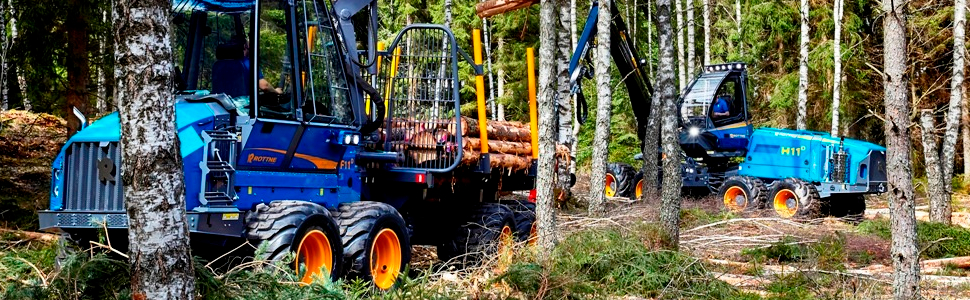

ROTTNE H11D

Vidējās klases harvesters ar 8 vai 6 riteņu piedziņu

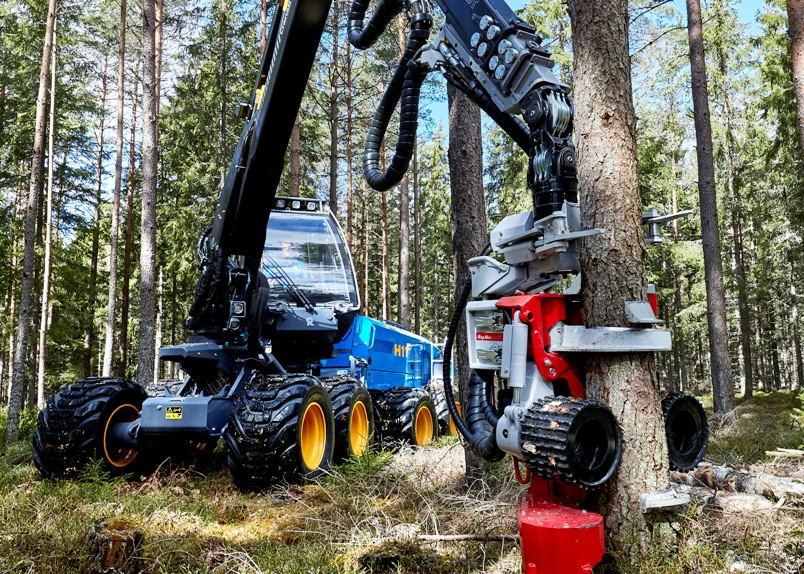

Rottne H11D



Vidējās klases harvesters Rottne H11D darbam retināšanas cirtēs un kailcirtēs aprīkots ar līmeņojamu kabīni un 8 (8WD) vai 6 (6WD) riteņu piedziņu. Jaudīgais motors, hidrostatiskā transmisija un kustīgais vidussavienojums nodrošina Rottne H11D ar izcilu darbu bezceļu apstākļos.

Hidrostatiskā transmisija ar 3 ātruma pārnesumiem un lielu vilces spēku sniedz Rottne H11D teicamus darbības parametrus, kurus pastiprina arī mazais pagrieziena rādiuss un tandēmu pacēlājs abās asīs. Individuāli pielāgojami tandēmu pacēlāji ir regulējami atsevišķi labajā un kreisajā pusē, padarot Rottne H11D vēl elastīgāku, piemēram, norobežotās vietās, mitros vai reljefainos apvidos un pārvietojoties starp objektiem cirtēs ar uzstādītām ķēdēm.

Rottne RC185 ir paralēlās darbības manipulators ar līmeņojošu manipulatora pamatni un lielu pagrieziena spēku. Iespējami divi manipulatora garumi - 10,3 m un 11,3 m. Manipulatora garuma izvēle ir atkarīga no uzstādītās darba galvas ( Rottne EGS 596, SP561 LF, SP461 LF, LogMax 4000T,  LogMax 5000D).

Rottne  H11D ir uzstādītas elektriski kontrolētas negatīvās darbības bremzes, kas ir krietni samazinājis hidrošļūteņu daudzumu zem kabīnes un atvieglo piekļūšanu citām mašīnas komponentēm. Pilnībā atdalīta hidrauliskā sistēma no transmisijas nodrošina labāku dzesēšanu un neietekmē viena otru.




+ Zems spiediens uz augsni

+ Tandēmu pacēlājs priekšā un aizmugurē

+ Jaudīga, neliela mašīna

+ Spēcīgs RC 185 manipulators

+ 5 dažādas harvesteru darba galvas

+ Comfort Line sistēma

+ Programmējamas džoistiku pogu funkcijas

+ Zems trokšņu līmenis

+ Rottne Forester











ROTTNE H11D




Motors
Tips

JD 6068 HFC08 Power Tech PVS, Final Tier 4 (FT4).

Jauda 164 kW (220 hp) pie 1800 apgr/min.
Griezes moments 963 Nm pie 1400 apgr/min.
Darba tilpums 6,8 litri
Degvielas tvertnes tilpums 377 litri

TRANSMISija
Tips D5 kontrolēta, hidrostatiski/ mehāniskā ar pilnas jaudas kontroli, 3 ātruma pārnesumi. Manuāla diferensāļu bloķēšana.
Vilces spēks 167 kN
Ātruma pārnesums 1 0 - 5 km/h
Ātruma pārnesums 2 0 - 9 km/h
Ātruma pārnesums 3 0 - 25 km/h

bremzes
Tips

2 kontūru elektriski hidrauliskās, negatīvās darbības disku bremzes.


Riepas
6 WD, priekšējās 710/40x24,5
6 WD, aizmugurējās 710/55x34
8 WD 710/40x24,5

Rāmis
Pagrieziena leņķis +/- 43°
Max. pagrieziena spēks 68,6 kNm
Horizontālais leņķis +/- 22°

Hidraulikas sistēma
Tips Slodzes jūtīga hidrauliskā sistēma, pilnībā atdalīta no transmisijas.
Sūkņa tilpums 357 litri/ 1700 apgr/min.
Darba spiediens 3 - 25 MPa
Filtrācijas līmenis 10 mikroni
Tvertnes tilpums 150 litri

elektriskā sistēma
Tips 24 voltu elektriskā sistēma ar CAN-bus tehnoloģiju.
Akumulatori 2 x 120 Ah
Ģenerātors 150 A
Mašīnas vadības sistēma ROTTNE D5
Displejs 15''
Kokmateriālu sortimentu uzmērīšanas sistēma ROTTNE Forester
Darba gaismas 18 gab. LED/HALOGEN

kabīne
Tips Plaša, vibrāciju droša, ISO sertificēta.
Trokšņu līmenis 63 dBA
Pagrieziena leņķis +/- 90°
Sagāzums  15°, 14°, +/- 11° (priekšā, aizmugurē, sānā)
Klimata kontrole ACC

manipulātors
Tips Paralēlas darbības manipulators RC185 ar līmeņojošu manipulatora pamatni un teleskopu. Dubultais teleskops kā papildaprīkojums.
Pamatnes sagāzuma leņķis uz priekšu 25°
Pamatnes sagāzuma leņķis uz aizmuguri 19°
Pacelšanas spēks 193 kNm
Pagrieziena leņķis 260°
Garums 10,3m vai 11,3m
Pagrieziena spēks 50,8 kNm

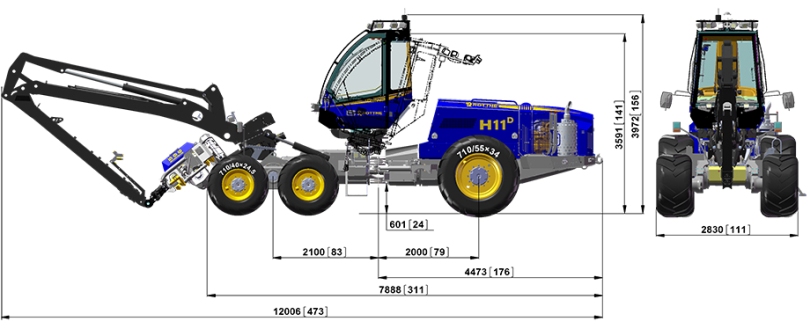

svars un izmēri
Pašmasa 17 400 kg (6WD) vai 18 900 kg (8WD)
Platums 2 830 mm
Garums 7 888mm
Augstums 3 633 mm
Klīrenss  600 mm

PAPILDaprīkojums
LED apgaismojums
Ugunsdzēsības sistēma
Dzinēja/ kabīnes/ hidraulikas sildītājs
Saulessargi visiem logiem
Mobilais telefons
Vakuuma sūknis
Krāsu marķēšana
Atpakaļskata kamera
GPS/Geoinfo
Degvielas uzpildes sūknis
Bioloģiskā eļļa
Krāsainais printeris
Kalipers (daktsmērs)
Instrumentu komplekts
Centrālā eļļošana
Kāpurķēdes, tīklķēdes
Stūre (Orbitrols)
Celmu apsmidzināšanas sistēma
Daudzkoku sistēma
Kabīnes amortizācija
Gaisa kompresors
Dubultais teleskops
Tandēmu balansēšanas sistēma
Tandēmu pacēlājs

ROTTNE H11D

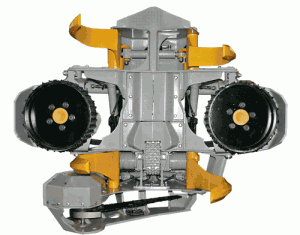

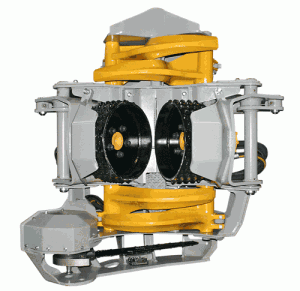

Rottne EGS596


Velkošie ruļļi Rottne/ Moipu
Padeves ātrums  0-5,1 m/s
Vilkmes jauda 25 kN
Maksimālais ruļļu atvērums 640 mm
Atzarošanas diametrs 50-413 mm
Sliedes 750/820 mm
Maks. nozāģēšanas diametrs 630/720 mm
Ķēdes ātrums 40-45 m/s
Sagāzuma leņķis 136°
Platums ar aizvērtiem ruļļiem 1400 mm
Platums ar atvērtiem ruļļiem 1550 mm
Augstums 1516 mm
Svars 1155 kg
Maksimālais koku izmērs 50 cm

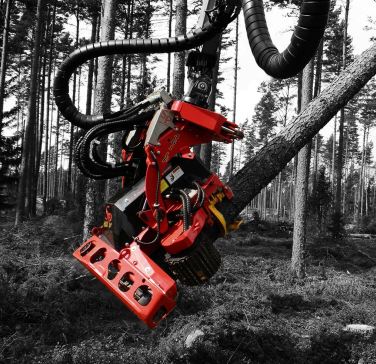

SP 461 LF


Velkošie ruļļi Finnskogsvalsar/ Moipu

Padeves ātrums  0-6 m/s
Vilkmes jauda 20 kN
Maksimālais ruļļu atvērums 420 mm
Atzarošanas diametrs 30-350 mm
Sliedes 590 mm
Maks. nozāģēšanas diametrs 530 mm
Ķēdes ātrums 40-45 m/s
Sagāzuma leņķis 135°
Platums ar aizvērtiem ruļļiem 850 mm
Platums ar atvērtiem ruļļiem 1130 mm
Augstums 1230 mm
Svars 680 kg
Maksimālais koku izmērs 35 cm

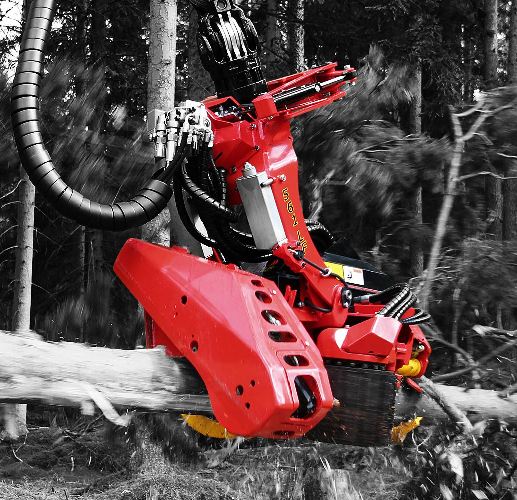

SP 561 LF


Velkošie ruļļi Finnskogsvalsar/ Moipu
Padeves ātrums  0-6 m/s
Vilkmes jauda 25 kN
Maksimālais ruļļu atvērums 500 mm
Atzarošanas diametrs 30-430 mm
Sliedes 750 mm
Maks. nozāģēšanas diametrs 600 mm
Ķēdes ātrums 40-45 m/s
Sagāzuma leņķis 136°
Platums ar aizvērtiem ruļļiem 900 mm
Platums ar atvērtiem ruļļiem 1500 mm
Augstums 1500 mm
Svars 980 kg
Maksimālais koku izmērs 43 cm

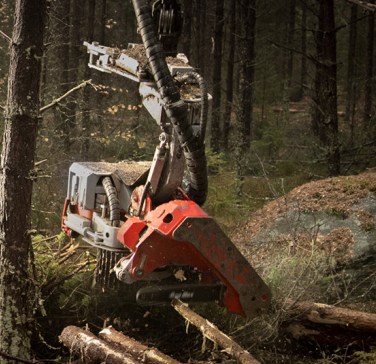

LogMax 4000T


Velkošie ruļļi V-Steel
Padeves ātrums  0-5 m/s
Vilkmes jauda 20,3 kN
Maksimālais ruļļu atvērums 460 mm
Augšējo nažu atvērums 517 mm
Atzarošanas diametrs 30-375 mm
Sliedes 670 mm
Maks. nozāģēšanas diametrs 580 mm
Ķēdes ātrums 40 m/s
Sagāzuma leņķis 128°
Platums ar aizvērtiem ruļļiem 1035 mm
Platums ar atvērtiem ruļļiem 1426 mm
Augstums 1426 mm
Svars 780 kg








LogMax 5000D


Velkošie ruļļi V-Steel
Padeves ātrums  0-4,1 m/s
Vilkmes jauda 21 kN
Maksimālais ruļļu atvērums 519 mm
Augšējo nažu atvērums 573 mm
Atzarošanas diametrs 30-415 mm
Sliedes 640 / 750 mm
Maks. nozāģēšanas diametrs 570 / 630 mm
Ķēdes ātrums 45 m/s
Sagāzuma leņķis 128°
Platums ar aizvērtiem ruļļiem 1059 mm
Platums ar atvērtiem ruļļiem 1371 mm
Augstums 1483 mm
Svars 895 kg





Liela, komfortabla kabīne



Visiem Rottne piedavātajiem harvesteru modeļiem ir vienādas kabīnes. Tas nozīmē, ka kabīnes interjers, sadales kaste, datoru aprīkojums un kontroles funkcijas ir identiskas, kas ir liela priekšrocība, kad operatoram jastrādā uz dažādiem Rottne harvesteru modeļiem. Harvestera kabīne atbilst visiem meža tehnikas ergonomikas kritērijiem un tajā ir neticami zems trokšņu līmenis.

Līmeņojamā harvestera kabīne ar integrētu kabīnes balstiekārtas sistēmu Comfort Line var griezties par +/- 90°, sagāzties 15° un automātiski sekot manipulatora kustībām (pastāv opcija manuāli regulēt kabīni ar džoistiku).

Plašajai un komfortablajai kabīnei, kurā vieta paredzēta diviem cilvēkiem, ir lieli logi un zemu novietots instrumentu panelis, kas nodrošina operatoram nepārtrauktu apkārtnes pārredzamību. Augstie griesti nodrošina iespēju  atrasties kabīnē stāvot pilnā augumā. Vadības sviras ērti izkārtotas gan uz paneļa, gan pie džoistikiem. Visu džoistiku pogu funkcijas ir programmējamas atkarībā no operatora vēlmem.

Kabīni iespējams arī aprīkot ar Rottne Comfort Line sistēmu, kas samazina vibrācijas braukšanas laikā. Unikālā kabīnes balstiekārtas sistēma Comfort Line, kurai 2017.gadā apritēja 10 gadi, samazina vibrācijas kabīnē un  uzlabo komfortu operatoram, samazinot operatoram nogurumu un palielinot darba produktivitāti. Comfot Line ir pārbaudīta sistēma, kas izstrādāta ar uzlabotu programmatūru, stiprāku struktūru un precīzāku pozicionēšanu.

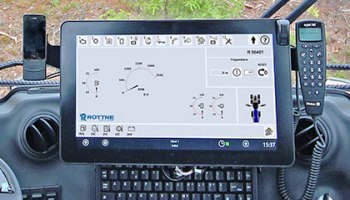

Rottne D5 vadības sistēma


Augsts serviss - būtisks faktors stabilai un efektīvai kokmaterialu ražošanai.

Mašīnas vadības sistēma Rottne D5 nodrošina ideālu pārskatāmību pār visām forvardera funkcijām. Sistēma balstīta uz CAN Bus tehnoloģiju, kas ļauj kontrolēt un uzraudzīt motoru, transmisiju, hidrauliku, manipulatoru un citas funkcijas. Iestatījumi, uzraudzība un problēmu novēršana tiek veikta, izmantojot skārienjūtīgo ekrānu, kas novietots uz elkoņbalsta. Brīdinājumi tiek attēloti, izmantojot vizuālos un audio signālus, un parādās uz displeja. D5 vadības sistēma ir latviešu valodā.

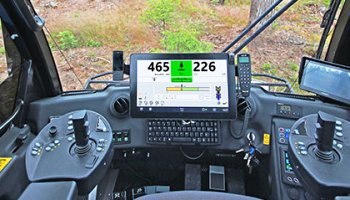

Rottne Forester sistēma



Rottne Forester ir jauna, jaudīga un viegli lietojama kokmateriālu sortimentu uzmērīšanas sistēma, kas ir kopīga visiem Rottne harvesteriem un izstrādāta, balstoties uz Stanford 2010 standartiem, kas nozīmē nākotnē uzlabotu komunikāciju un sinhronizāciju starp dažāda veida tehniku mežsaimniecībā.

Tā nodrošina stumbru sagarumošanas optimizāciju un sortimentu uzskaiti, kā arī darba galvas iestatījumu regulēšanu un darbības pārraudzību. Liels skārienjūtīgs ekrāns (kopīgs Forester un D5) saprotami atspoguļo informāciju un atvieglo iestatījumu programmēšanu.

Uzmērīšanas sistēma ir optimizēta ar automātisko vērtību uzmērīšanas sistēmu H70* vai H60** - manuāli ievadāmu prioritāšu sistēmu. EtherCat tehnoloģija ir ļāvusi visus aprēķinus pārraidīt no harvestera darba galvas uz aizsargātu vietu kabīnē, kas paātrina aprēķinu veikšanu. Rottne Forester programmatūra, beidzot darba objektu, veic automātisko pārskatu veidošanu PDF formātā un nosūtīšanu uz biroju. Tos ir iespējams arī ierakstīt USB vai izdrukāt, izmantojot printeri, kas ir novietots kabīnes jumtā.

Lietojot Rottne Forester ir iespējams izvēlēties pogu iestatījumus, kas atbilst operatora darbības stilam un atvieglo darbu, ja operators nav pieradis strādāt uz Rottne harvesteriem vai dod priekšroku citiem pogu iestatījumiem nevis pēc noklusējuma.



* H70 sistēma - dators aprēķina koksnes daudzumu un programma iegūst maksimālo koksnes vērtību meža īpašniekam.

**H60 sistēma - operators nosaka programmai noteiktu koksnes garumu/gabarītus prioritārā secībā.


Ērta piekļuve apkopei



Labs serviss apkopes laikā ir svarīgs visām Rottnes mašīnām. Dīkstāve var izmaksāt dārgi mašīnu īpašniekiem, tadēļ ērta piekļuve apkopei var samazināt apkopes, remonta un dīkstāves laiku.

Paceļamā hidraulikas tvertne un servisa kāpnes atvieglo piekļuvi apkopes veikšanai, samazinot tam paredzēto laiku. Piekļuve mašīnas apakšai iespējama nolaižot bruņu aizsargu. Hidraulikas sistēmas vakuuma sūknis nepieļauj eļļas noplūdi, kad tiek mainītas šļūtenes. Degvielas un hidraulikas eļļas elektriskie sūkņi atvieglo mašīnas uzpildi.

Elektrocentra blokam, kas vienmēr ir sausumā un pasargāts no apkārtējās vides, var ērti pieklūt, atverot kabīnes labās puses durvis, nodrošinot ērtu piekļuvi apkopes laikā un atvieglojot darbu diagnostikai. Elektrosistēmas bojājumi tiek attainoti mašīnas kontroles sistēmas ekrānā. Nepieciešamības gadījumā attālinātā servisa pieslēgšanās datoram ļauj novērst dīkstāves un diagnosticēt mašīnas darbību.
